双层PCB快速制造工艺流程详解及关键技术解析

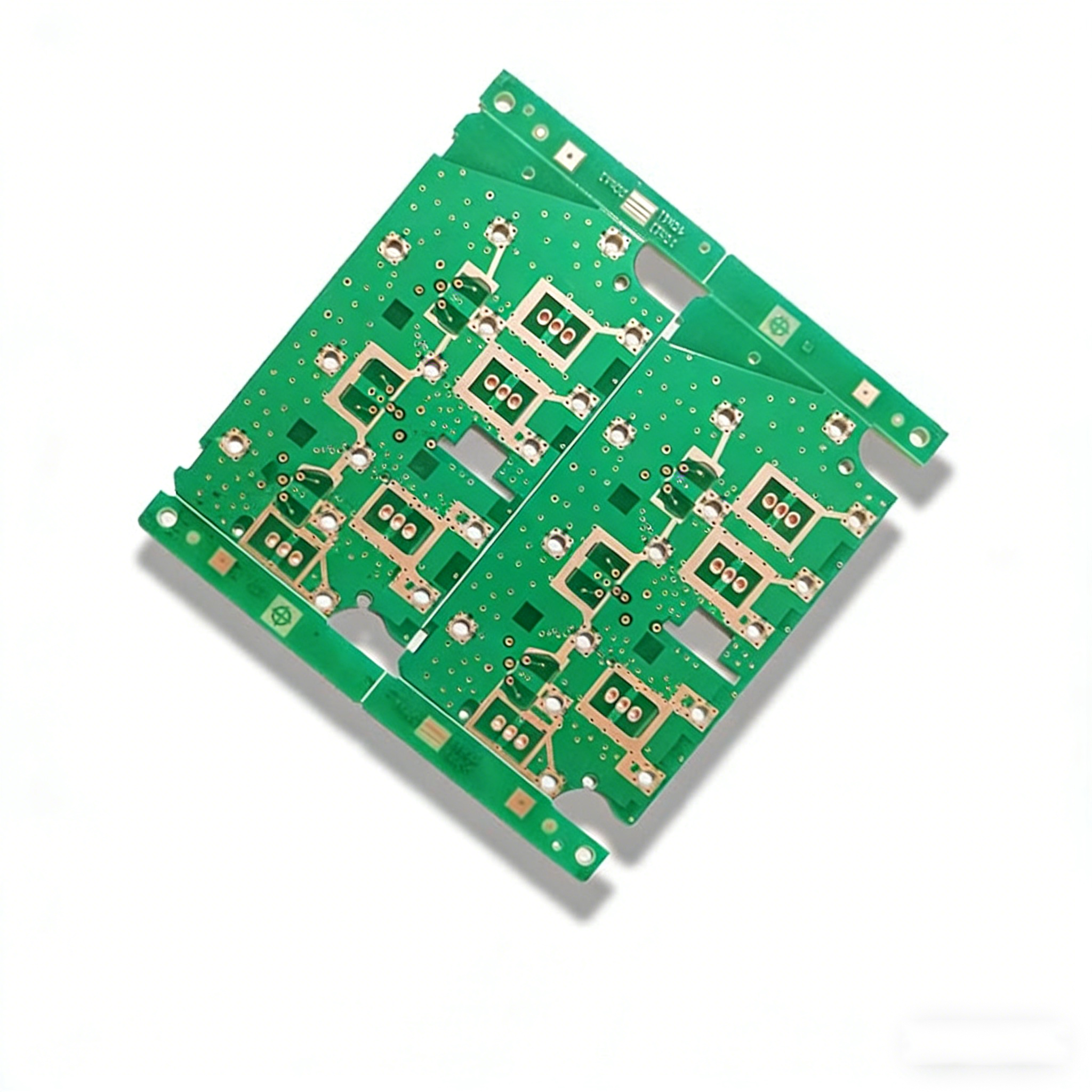

双层PCB快速制造：从设计到交付的全流程解析

随着电子设备向小型化、高集成度发展，PCB（印制电路板）作为电子系统的"骨架"，其制造效率与质量直接影响整个产品生命周期。双层PCB以其适中的成本与性能平衡，广泛应用于消费电子、工业控制、汽车电子等领域。据行业调研机构Prismark数据显示，全球PCB市场中双层板占比约23%，年增长率稳定在5.8%，其中"快速制造"服务需求年增速超过12%，反映出电子制造业对缩短上市时间的迫切需求。

双层PCB快速制造的核心工艺流程

双层PCB制造是一个融合精密机械加工、化学处理与电气性能控制的复杂过程。与传统大批量生产相比，快速制造在保持质量标准的同时，通过优化流程、并行处理和工艺创新，将常规需要14-21天的生产周期压缩至3-7天，甚至部分紧急订单可实现24-48小时交付。

1. 设计数据处理与工程优化

快速制造的基础始于精准的数据转换。制造企业接收客户的Gerber文件或PCB设计软件原生文件（如Altium、PADS格式）后，需在24小时内完成DFM（可制造性设计）分析。这一环节通过专业软件（如Valor NPI）自动检查设计规则，包括线宽/线距合规性、孔径与焊盘比例、铜皮分布等，同时结合快速制造工艺特点提出优化建议，如将非关键孔径统一为标准尺寸以减少换刀时间，或调整拼版方式提高材料利用率。

2. 基板准备与图形转移

快速制造通常选用高Tg（≥150℃）FR-4基板，厚度范围0.4mm-3.2mm，铜箔厚度1oz-3oz。基板裁剪采用数控裁切机，精度控制在±0.1mm以内。图形转移环节采用干膜光刻工艺，与传统湿膜相比，干膜具有更高的分辨率（最小线宽/线距可达3mil/3mil）和更好的工艺稳定性，尤其适合小批量快速生产。曝光机采用LED平行光源，能量均匀度达±5%，确保图形转移一致性。

3. 蚀刻工艺与质量控制

蚀刻是将覆铜板上未被干膜保护的铜箔去除，形成导电图形的关键步骤。快速制造采用酸性氯化铜蚀刻体系，通过精准控制蚀刻液温度（45±2℃）、喷淋压力（1.8-2.2bar）和传送速度（1.2-1.8m/min），实现侧蚀量（Undercut）≤15μm的高精度蚀刻。为适应快速交付需求，领先制造商采用"分区蚀刻"技术，将不同订单的PCB板分区处理，减少换产时间。

4. 层压与钻孔工艺创新

双层PCB的层压工艺看似简单，实则对快速制造至关重要。优质厂商采用真空层压机，升温速率可达5℃/min，比传统设备快30%，同时精确控制层压压力（1.2-1.5MPa）和真空度（≤10mbar），确保层间结合力≥1.5N/mm（符合IPC-TM-650标准）。钻孔环节则采用CNC数控钻机，配备高速主轴（转速达100,000rpm）和自动换刀系统，最小钻孔直径可达0.2mm，位置精度±0.05mm，单孔加工时间缩短至传统设备的60%。

电气可靠性检测的关键技术：飞针测试

快速制造不等于牺牲质量，相反，由于原型板和小批量生产的特殊性，其质量检测要求更为严格。飞针测试技术作为快速制造的质量守门人，通过可移动的探针（最小测试探针直径0.1mm）对PCB上的电气网络进行接触式检测，无需制作传统测试治具，将检测准备时间从传统方式的2-3天缩短至15分钟以内。

先进的飞针测试系统可实现以下检测能力：短路测试精度±1Ω，开路测试电压100-500V可选，测试速度达400点/秒，可检测最小线宽/线距3mil，最小孔径0.2mm的PCB板。对于快速制造订单，飞针测试覆盖率通常要求达到100%，包括：导通性测试、绝缘电阻测试（要求≥100MΩ@500V）、阻抗测试（精度±5%）和焊盘完整性检测。

实现"快速"与"可靠"平衡的核心策略

双层PCB快速制造的关键挑战在于如何在大幅缩短交付周期的同时，确保产品质量的稳定性和一致性。通过对行业领先企业的案例分析，我们总结出以下核心策略：

1. 工艺流程的并行优化

传统PCB制造采用串行流程，而快速制造通过工艺重组实现并行处理。例如，在设计数据审核的同时，提前准备基板材料；在蚀刻过程中，同步进行钻孔程序编制；在表面处理的同时，完成测试程序开发。这种"并行工程"方法可将传统21天的制造周期压缩至7天以内，而不影响工艺质量。

2. 智能生产排程系统

引入MES（制造执行系统）和APS（高级计划与排程）系统，实现订单优先级动态调整和生产资源的最优配置。系统可根据订单紧急程度、工艺复杂度、材料可用性等因素，自动生成最优生产计划，减少设备等待时间和换产损失。数据显示，采用智能排程系统可使设备利用率提升25%，生产瓶颈减少40%。

3. 材料与供应链管理创新

建立战略性材料库存是快速制造的基础。领先企业通常保持常用基板（不同厚度、Tg值）、干膜、油墨等材料的安全库存，确保标准订单可在24小时内启动生产。同时，与物流服务商建立合作，提供门到门的快速交付方案，包括国内24小时快递和国际3-5天空运服务，实现"制造+物流"的全程加速。

在电子制造竞争日益激烈的今天，双层PCB的快速制造能力已成为企业加速产品创新、响应市场变化的战略资产。选择具备先进技术、严格质量控制和高效管理体系的制造合作伙伴，不仅能获得更短的交付周期，更能在产品开发阶段获得专业的工艺支持，降低试错成本，提高新产品成功率。

无论是消费电子的原型开发、工业控制的小批量生产，还是汽车电子的功能验证，双层PCB快速制造服务都能为您的项目提供关键支持。通过技术创新与流程优化，现代PCB制造企业已能实现"3天交付标准板，5天交付复杂板，7天交付高多层板"的服务承诺，助力电子企业在激烈的市场竞争中赢得先机。
