多层柔性电路板高密度布线中过孔设计挑战及制造工艺支持的研究

在电子技术飞速发展的时代,多层柔性印刷电路板(FPC)已成为各种电子设备的关键组件,尤其是在空间极其有限的消费电子产品和医疗设备领域。本文深入探讨了多层FPC高密度布线中的过孔设计挑战以及相应的制造工艺支持。

高密度布线的核心技术难点

柔性电路板(FPC)的高密度布线涉及几个核心技术难题。首先,布局优化至关重要。工程师需要充分利用有限的空间,合理地布置电路。例如,在智能手机中,FPC 需要连接屏幕、摄像头和主板等各种组件。优化后的布局可以缩短电路长度,从而提高信号传输效率。

其次,控制线宽和线间距是一项关键挑战。最小线宽和线间距可达0.1毫米。这需要高精度的制造设备和严格的质量控制。据行业统计,即使线宽或线间距偏差仅为0.01毫米,也可能导致约10%的案例出现信号干扰或短路问题。

过孔设计也是一个至关重要的方面。不同的过孔结构对信号完整性和电磁兼容性有着不同的影响。对于单面、双面和多层FPC,过孔的设计原则各不相同。合理的过孔设计可以有效避免信号串扰和应力集中。

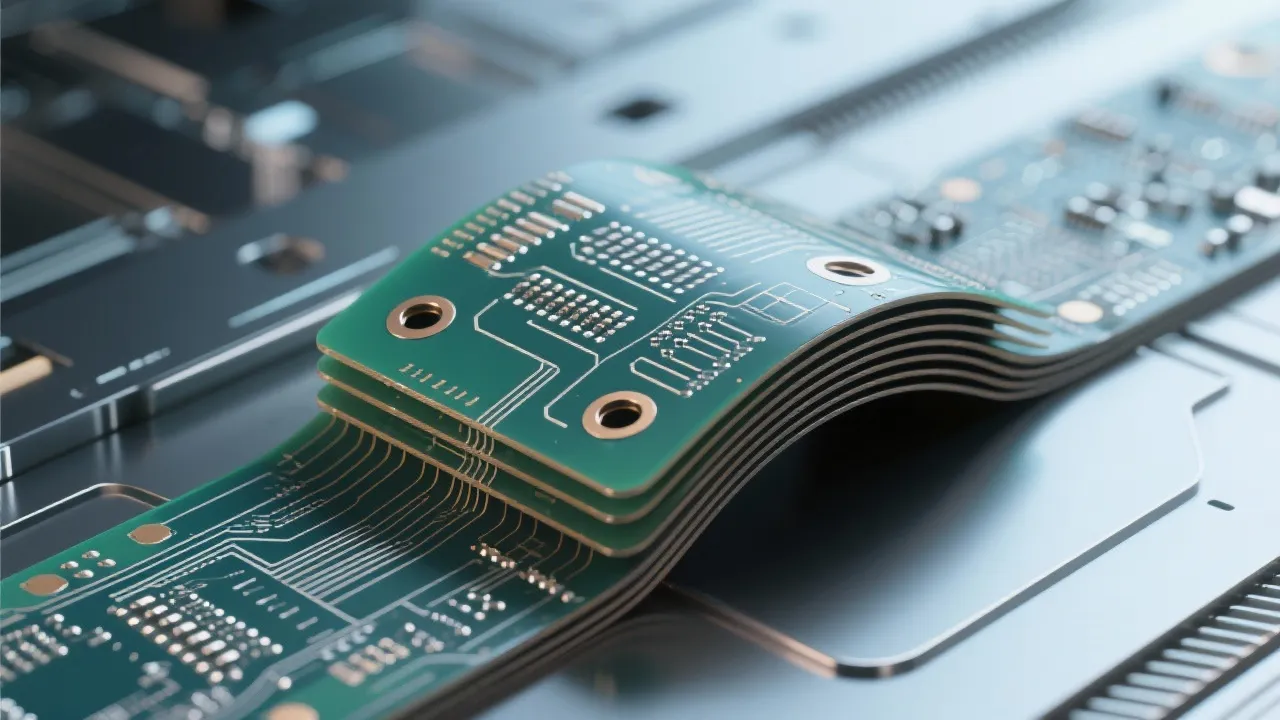

FPC高密度布线示意图

关键问题的解决方案

为了解决信号串扰问题,可以采取一些具体措施。例如,增加信号线之间的距离或使用屏蔽层可以降低信号间的干扰。在一个实际的医疗监护设备案例中,通过使用屏蔽层,信号串扰率从 8% 降低到 2% 以下。

提高电磁兼容性至关重要。这可以通过优化电路布局和使用合适的材料来实现。例如,使用具有良好电磁屏蔽性能的材料可以有效降低电磁干扰。在消费电子领域,电磁兼容性优异的产品更容易符合国际标准,并赢得市场竞争力。

在柔性压铸板(FPC)的折叠区域,应力和可靠性是主要关注点。通过使用特殊材料和结构,例如高抗拉强度的柔性材料和优化的折叠角度,可以提高折叠区域的可靠性。实验数据表明,采用这些改进措施后,折叠区域的使用寿命可以延长约30%。

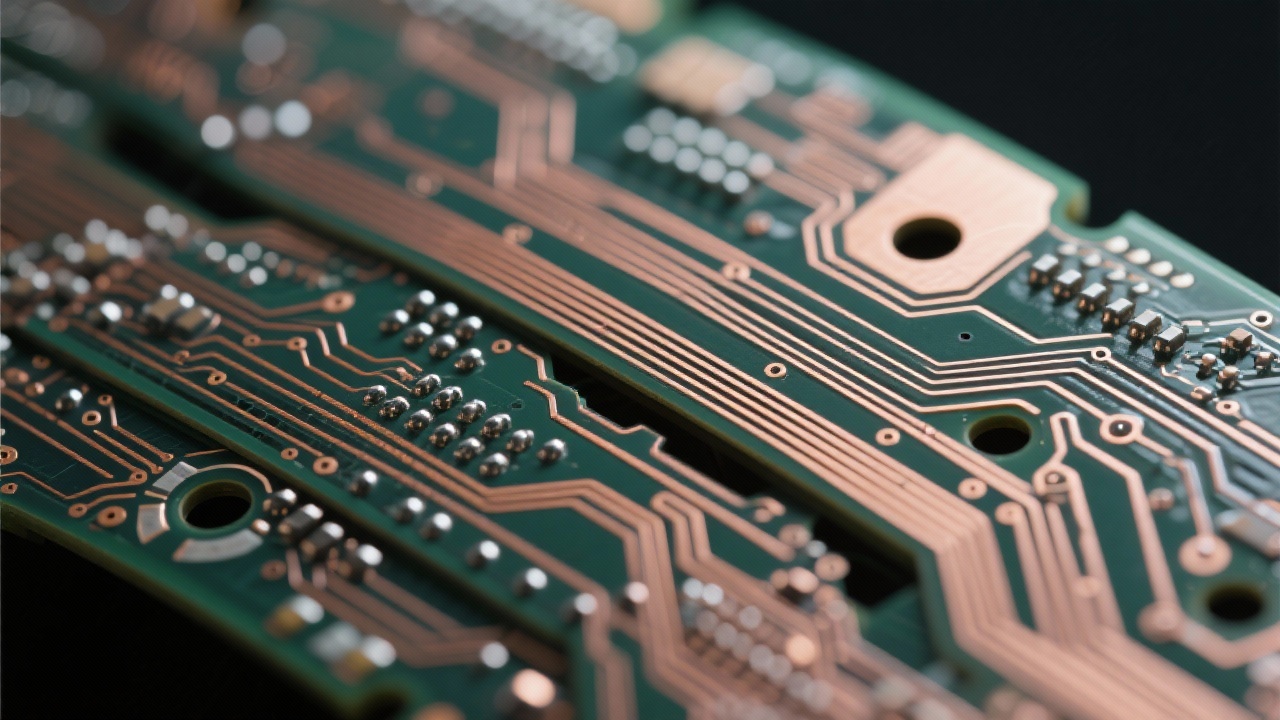

信号串扰抑制示意图

先进制造工艺

柔性印刷电路板(FPC)的制造工艺是确保产品质量的关键因素。我公司拥有先进的制造技术,具备最小孔径0.2mm的精密加工能力,这使我们能够支持复杂设计的实现。从设计原理到批量生产实施,我们提供全程技术支持。

在生产过程中,我们严格遵循行业标准和最新技术趋势。通过持续创新和改进,我们确保产品质量的稳定性和可靠性。我们的产品以其高品质和卓越性能赢得了市场的广泛认可。

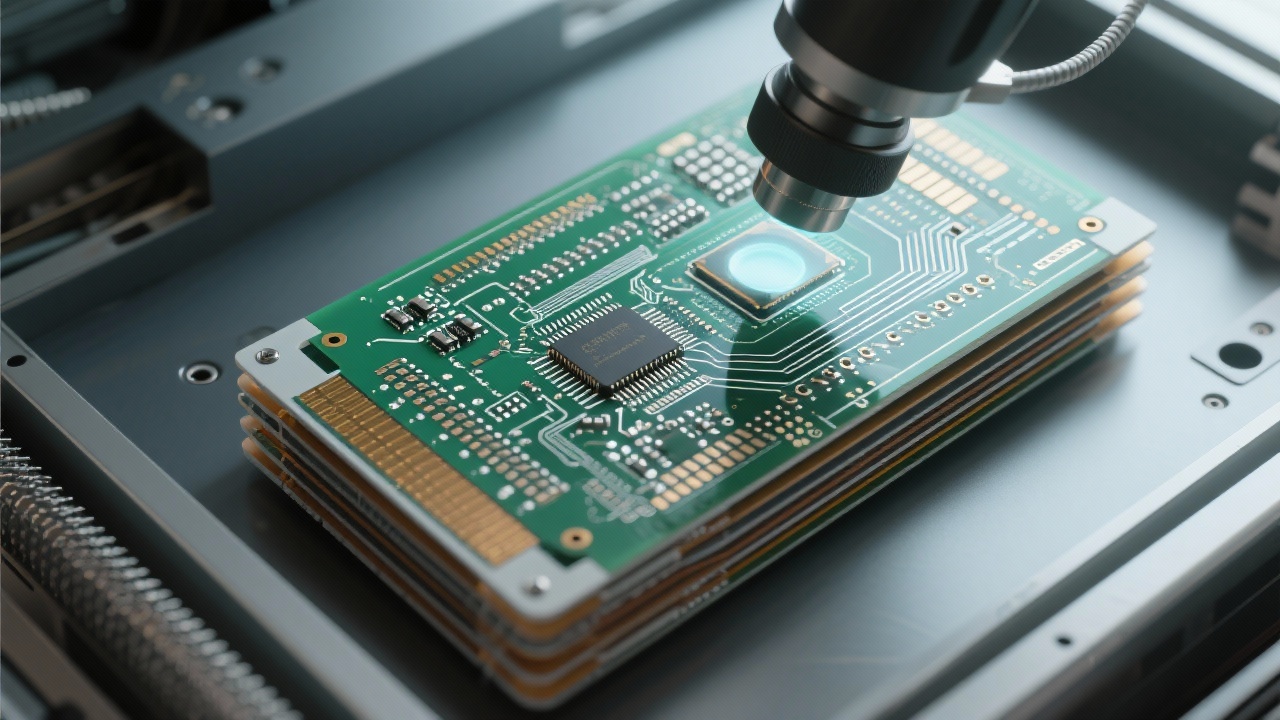

FPC制造过程示意图

如果您正在寻找高质量的柔性电路板解决方案,我们公司可以为您提供专业的技术支持和可靠的服务。我们致力于帮助您解决柔性电路板设计和制造过程中遇到的各种问题。点击此处了解更多关于我们高质量柔性电路板解决方案的信息!
